DESCRIPCIÓN:

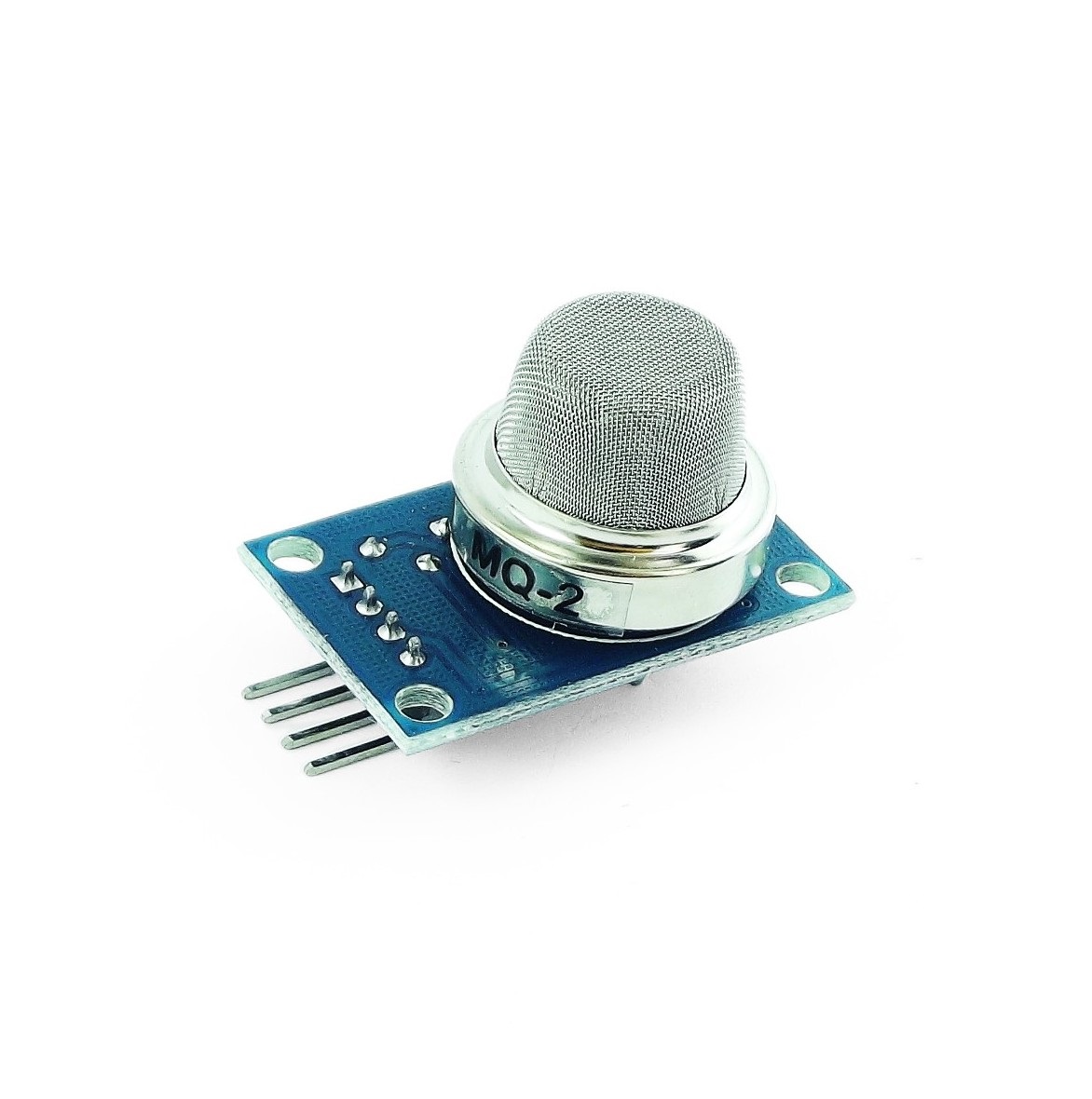

El MQ-2 es un sensor de gas inflamable y humo, detecta las concentraciones de gas combustible en el aire y emite su lectura como un voltaje analógico. El sensor puede medir concentraciones de gas inflamable de 300 a 10,000 ppm. El sensor de gas MQ-2 es sensible al GLP, i-butano, propano, metano, alcohol, hidrógeno y humo. Se utilizan en equipos de detección de fugas de gas en la familia y la industria y en el detector de gas portátil.
Uso de diseño de doble panel de alta calidad, con indicador de alimentación y instrucciones de salida de señal TTL
La señal de conmutación que tiene una salida de DO (TTL) y una salida analógica AO
La señal válida de la salida TTL es baja. (Señal de bajo nivel cuando la luz de salida puede conectarse directamente al microcontrolador o módulo de relé)
Tensión de salida analógica con la mayor concentración de voltaje más alto.
Un gas, gas natural, Ciudad gas, humo mejor sensibilidad.
Hay cuatro orificios de tornillo para posicionamiento fácil
Tiene una vida larga y una estabilidad confiable
CARACTERÍSTICAS:
Dimensiones del producto: 32 x 20 x 15 (L x W x H)
Viruta: LM393, sensores del gas ZYMQ-2
Voltaje de trabajo: CC 5V
Detección del gas: Humos
Concentración detectable: 300-10000 ppm (gas inflamable)
Voltaje de entrada: DC5V
Consumo de energía (corriente): 150mA
Salida de DO: TTL digital 0 y 1 (0.1 y 5V)
Salida de AO: 0.1 – 0.3V (relativo a la contaminación) , La concentración máxima de una tensión de alrededor de 4V
Nota especial: después de que el sensor es alimentado, Las necesidades de calentamiento alrededor de 20S, los datos medidos fue estable, el sensor de calor es un fenómeno normal, porque el cable de calefacción interna, si caliente no es normal.
1, VCC: fuente de alimentación positiva (5V)
2, GND: la fuente de alimentación es negativa
3, DO: Salida de señal de conmutación TTL
4, AO: salida de señal analógica
