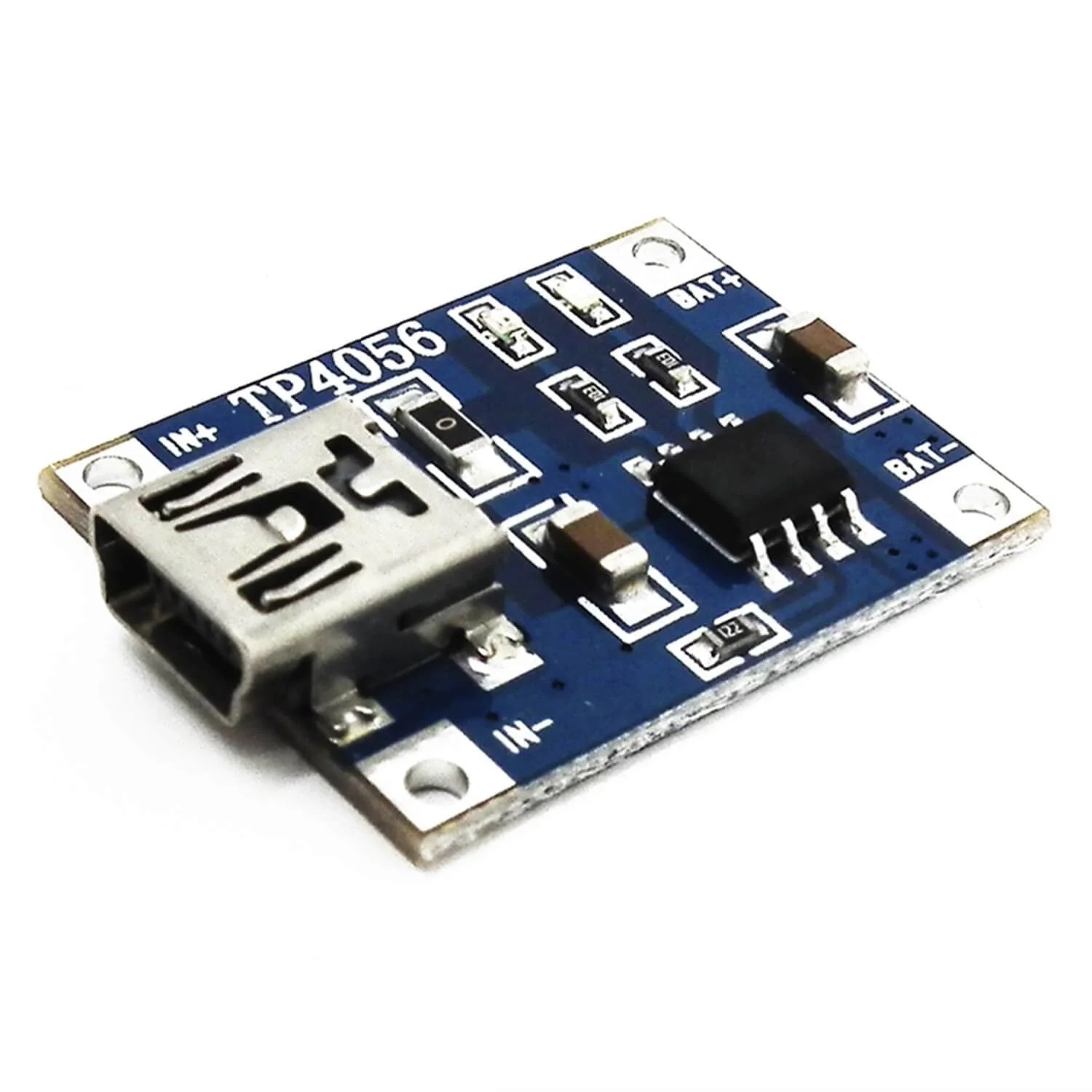

>Este cargador es un módulo de cargador de batería muy pequeño. Utiliza el controlador TP4056 y la configuración estándar es con una corriente de carga de 1A.
Utiliza un micro USB para conectar la placa de ruptura a cualquier computadora. Funciona con el método de carga lineal. Ofrece corriente de carga 1000mA por defecto pero es ajustable de 50mA a 1000mA soldando una resistencia.
La resistencia por defecto soldada en la placa es de 1,2K Ohm. Utilice la siguiente tabla de valores de resistencia y corriente para soldar la resistencia derecha para obtener la corriente requerida.
Especificaciones técnicas
Método: carga lineal 1%
Corriente de carga: 1A ajustable (a través de RPROG)
Precisión de la carga: 1.5%
Voltaje de entrada: 4.5V-5.5V
Voltaje total de la carga: 4.2V
Indicador LED: Rojo está cargando y VERDE está cargado
Interfaz de carga de entrada: Micro USB
Temperatura de trabajo: -10 a 85
Inversión de polaridad: NO PERMITIDO
Dimensiones: 25 * 19 * 10mm
Se recomienda que cuando se carga una batería, la corriente (en mA) que ofrece la tarjeta de ruptura es de 37-40% de la capacidad de la batería (en mAh). Por ejemplo, si está cargando una batería de 1000mAh de capacidad, debe ajustar la resistencia de una manera que la corriente ofrecida es de aproximadamente 370mA-400mA.
Puntos a recordar
El amperímetro sólo se puede conectar al extremo de entrada de 5V del módulo.
Se recomienda que la corriente de carga sea el 37% de la capacidad de la batería. Si usted carga la batería de 1000mAH, la corriente de 400 es bastante.
El cable de conexión no debe ser demasiado grueso.
No hay polaridad inversa.
